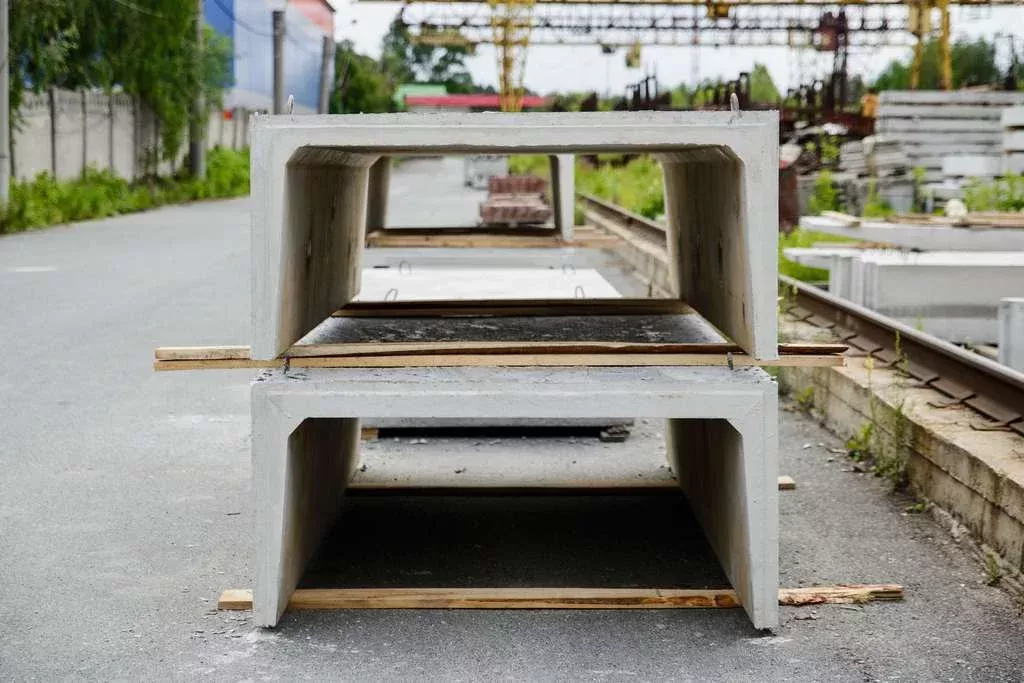

Бетонный лоток — прочное изделие из железобетона П-образного сечения, используемое для прокладки коммуникаций, водоотвода и других нужд коммунального и дорожного хозяйства. Изделия производятся серийно в различных типоразмерах.
Типы бетонных лотков
ЖБИ «Максимово» выпускает лотки серий 3.006.1-8 и 3.006.1-2.87, среди которых представлены изделия различного типа и назначения.
- Кабельные лотки — ЖБ изделия, предназначенные для прокладки кабелей. Имеют закладные детали для монтажа кабельной продукции. Отличаются небольшой высотой и шириной, однако бывают и широкими, и высокими.
- Лотки теплотрасс — отличаются большой шириной и высотой, толщиной бетона. Как правило, на производстве оснащаются закладными деталями для монтажа трубопроводов и обеспечения воздушного зазора между трубами и стенками, дном ЖБИ.
- Водоотводные лотки — имеют небольшую водопроницаемость и используются для водоотведения, включая дренаж и канализацию. Железобетонные лотки для водоотводных каналов отличаются повышенной плотностью и сниженным влагопоглощением.
Также классифицируют ЖБИ по типу сечения. Различают П-образные изделия, прямоугольные и трапециевидные (телескопические). Их монтируют на склонах широкой стороной вверх, что во многом упрощает сборку и повышает надежность конструкции.
Устройство бетонного лотка
Независимо от типа, бетонные лотки представляют собой элемент со стенками и дном, в сечении напоминающий скобу. Изделие выполняется из тяжелого бетона (класс прочности на сжатие не ниже B15). Для повышения несущей способности и компенсации изгибающих нагрузок лотки армируют. Для этого используется арматура AI-AIII.
На внутренних плоскостях ЖБ элемента устанавливают закладные детали. К ним крепятся трубопроводы или кабели. Если элемент используется в водоотводной системе, закладные детали в нем не предусматриваются, при этом внешний вид может быть схож с лотком теплотрасс или кабельным.
Монтажные скобы располагаются снизу, благодаря чему не возникает проблем, связанных с установкой плиты перекрытия. Она выступает своеобразной «крышкой» и плотно закрывает внутренний объем, в результате чего коммуникации полностью защищаются от внешних воздействий.
Существуют следующие классы изделий под различные нагрузки:
- А15 — лотки применяются в пешеходных зонах, например, в парках и под тротуарами;
- В125 — элементы монтируют на ненагруженных участках, например, под газонами и прочими схожими местами;
- С250 — конструкции устанавливают под ненагруженными дорогами, например, во дворах многоквартирных домов или под проездами с СНТ;
- D — изделия применяются в зонах проезда автотранспорта, например, под городскими автодорогами общего пользования и загородными автотрассами;
- E600 — элементы монтируют под автомагистралями, в том числе с высокой расчетной нагрузкой;
- F — изделия, рассчитанные на экстремально высокие нагрузки, например, на промышленных предприятиях.
Водоотводные лотки закрывают в редких случаях, например, при организации проезда автотранспорта и прохода людей в определённом месте. Однако канализационные сети закрываются плитами обязательно. Водоотводные изделия чаще всего заказывают при организации систем дренажа СНТ или сельского поселения.
Монтаж сборных конструкций
Установка лотков в проектное положение осуществляется после предварительной подготовки. Под землей прокладывается траншея. Для устройства сети водоотведения траншея должна иметь уклон не менее 1 см на 1 погонный метр. При прокладке коммунальных сетей уклон, как правило, не требуется.
До укладки элементов дно траншеи отсыпается песком или песчано-гравийной смесью и тщательно утрамбовывается. Этот слой необходим для предотвращения разрушения лотка силами морозного пучения грунта. Толщина слоя определяется проектировщиком на основании геологических и других проектных изысканий, веса конструкции и местности, где производится монтаж системы.
Следующий этап — установка лотков в проектное положение. В силу их большого веса применяется крановое оборудование, как правило, на автомобильном шасси. Для безопасного подъема изделий применяются монтажные скобы промышленного исполнения, которые предусмотрены на лотке.
При наземном варианте монтажа бетонных лотков также откапывается небольшая траншея — снимается почва до материкового грунта, после чего она отсыпается песком или песчано-гравийной смесью и трамбуется. Толщина слоя зависит от типа грунта и его несущей способности. Далее производится установка лоточных элементов в соответствии с проектом.
Для бетонных лотков ЖБИ «Максимово» выпускает различные угловые и доборные элементы. Они используются для организации поворотов и пересечений каналов на одном уровне. Это во многом упрощает и ускоряет монтаж, позволяет избавиться от монолитных работ как при наземной, так и при подземной прокладке трассы инженерной сети. Их монтаж осуществляется аналогично установке основных элементов.
После монтажа всех элементов производится ряд обязательных мероприятий, которые включают:
- герметизацию швов лотков — с помощью цементно-песчаного монтажного раствора элементы герметично соединяются между собой;
- антикоррозийную обработку закладных — в ряде случаев закладные детали подвергаются дополнительной антикоррозийной обработке для предотвращения их порчи под воздействием влаги;
- гидроизоляцию бетонных стенок — применяют оклеечную, обмазочную или комбинированную гидроизоляцию для предотвращения попадания воды в структуру бетона и внутренний объем системы.
После этого внутрь канала устанавливают трубопровод или укладывают кабели. Установку крышки осуществляют после монтажа коммуникаций. Устанавливаются плиты покрытий, которые рассчитаны на восприятие необходимой нагрузки. В последнюю очередь траншея отсыпается тем же грунтом, который изымался при ее устройстве.
Установленная ЖБ-крышка воспринимает нагрузки от грунта над каналом. Она же препятствует его попаданию во внутренний объем. При проведении ремонтных работ коммунальной сети достаточно раскопать грунт, снять крышку и получить полный доступ к коммуникациям. Такой подход более эффективен, чем отливать монолитный бетон по несъемной опалубке.
