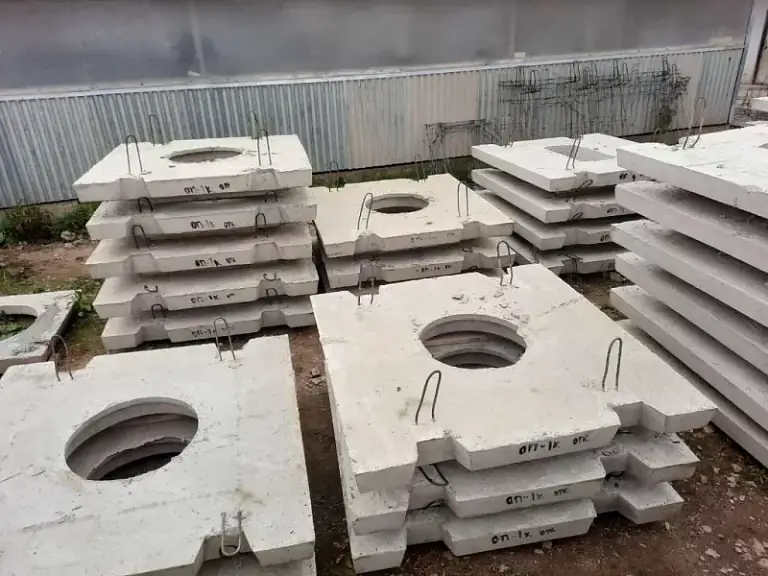

Опорные плиты ОП-1К применяются в дорожном строительстве — для сборных колодцев на городских дорогах и автомагистралях. Мы сами производим ЖБИ, учитываем особенности монтажа и использования изделий.
Особенности применения опорной плиты ОП-1К
Плита ОП-1К устанавливается на шахту колодца сверху как оголовок. Монтаж возможен как под пешеходными участками, так и под автомобильными дорогами с интенсивным движением.
ЖБИ выполняет несколько задач:
- распределение вертикальных нагрузок по площади. Если это не обеспечить, кольца будут испытывать слишком высокую нагрузку, появятся трещины, колодец начнет разрушаться. Альтернативой может стать закупка более крупных и дорогих изделий для монтажа стенок;
- удобный доступ внутрь шахты для осмотра, ремонта и обслуживания коммуникаций. Люк выбирается под диаметр проделанного под него отверстия. В некоторых вариантах плит можно установить квадратные или прямоугольные изделия;
- дополнительная защита от проникновения внутрь воды, грунта и мусора, предотвращение падения людей и животных.
Возможность и необходимость установки опорных плит определяется проектировщиком. Конструкция колодца должна быть выполнена по всем правилам и только по проекту.
Технология установки опорной плиты ОП-1К
Для установки требуется использование спецтехники — кранового оборудования. Она позволяет поднять и переместить элемент на место его установки. Важно подготовить основание. Оно создается из сухой смеси. Стандартная толщина составляет не менее 50 см. Площадка выравнивается, трамбуется. Можно использовать бетонные смеси с классом прочности от В7,5 до В15.
Фундамент следует обрабатывать гидроизолирующими составами до установки плит и перекрытий кессона. Устройство фундаментной гидроизоляции выполняется на основании геологических и гидрогеологических изысканий.
Монтаж выполняется, когда остальная конструкция шахты уже готова, днища и пазухи предварительно смачиваются водой и очищаются. Также возможна обработка поверхности битумом и эмульсией.
ОП-1К ставится на колодец сверху. Стык герметизируется. Для герметизации допускается применение битумно-резиновых или вулканизирующих двухкомпонентных тиоколовых мастик. Если на плиту будет оказываться сильное давление, в местах прилегания укладывается транспортерная лента. Стандартная толщина составляет до 30 мм.
Расценки на работы и материалы вносятся в смету. Сметный расчет выполняется до начала работ на основании проекта. Смета может увеличиться в случае, если во время работы возникла необходимость в проведении дополнительных мероприятий, непредусмотренных сметной документацией. Например, необходимость в дополнительных работах может возникнуть в связи с затоплением земляной выемки и необходимости ее осушения, проведения дополнительных земляных работ при обрушении стенок.
Характеристики изделия
По форме плита представляет собой квадрат. Обычный размер — 1600×1600 мм. На прочность влияет толщина изделия, она может быть от 120 до 250 мм. Еще один важный параметр — диаметр гнезда для монтажа чугунного люка. Обычно оно располагается в центральной части. Для проникновения человека будет достаточно 60 мм, есть варианты с большими диаметрами. Габариты и другие технические параметры изделий полностью описаны в нормативном стандарте — Альбом СК 6114-92.
В производстве используется только тяжелый бетон. Так как колодец будет эксплуатироваться под автомобильными дорогами, на открытом воздухе, изделие должно иметь характеристики не ниже следующих:
- класс прочности на сжатие В22,5;
- морозостойкость от F100;
- влагонепроницаемость от W4.
Для достижения таких показателей используются присадки для бетона. Они не допускают повреждений при длительной эксплуатации под нагрузками. Это позволяет устанавливать такие оголовки шахт даже в местах, где активно движется много автомобилей.
Поставка опорных плит от производителя
Мы изготавливаем опорные плиты ОП-1К, доставляем их на объект заказчика, осуществляем погрузочно-разгрузочные работы и даем гарантии качества для всех ЖБИ, которые производим. Даем лучшие расценки в Москве и Московской области на все производимые железобетонные изделия, поскольку работаем с клиентами напрямую без посредников.
Заказать или задать вопрос можно по телефону на сайте или через онлайн-форму.
